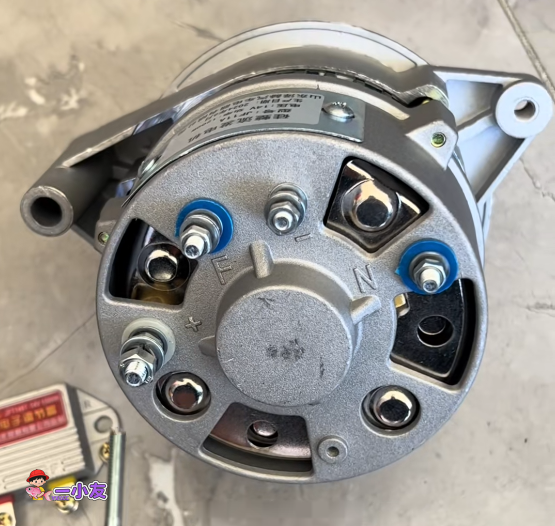

外置调节器发电机：

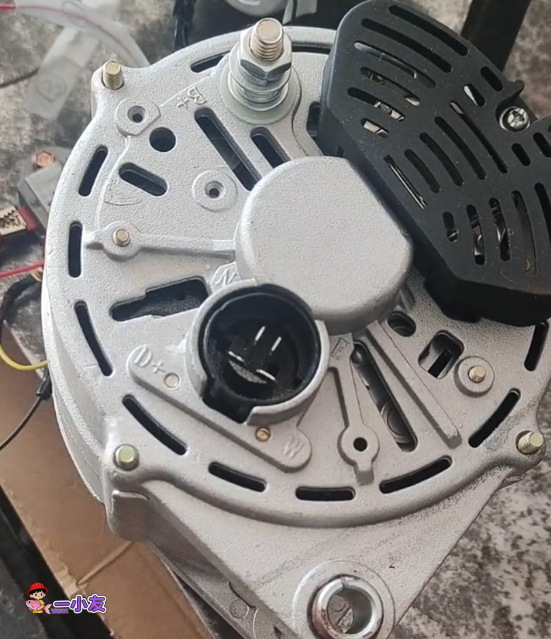

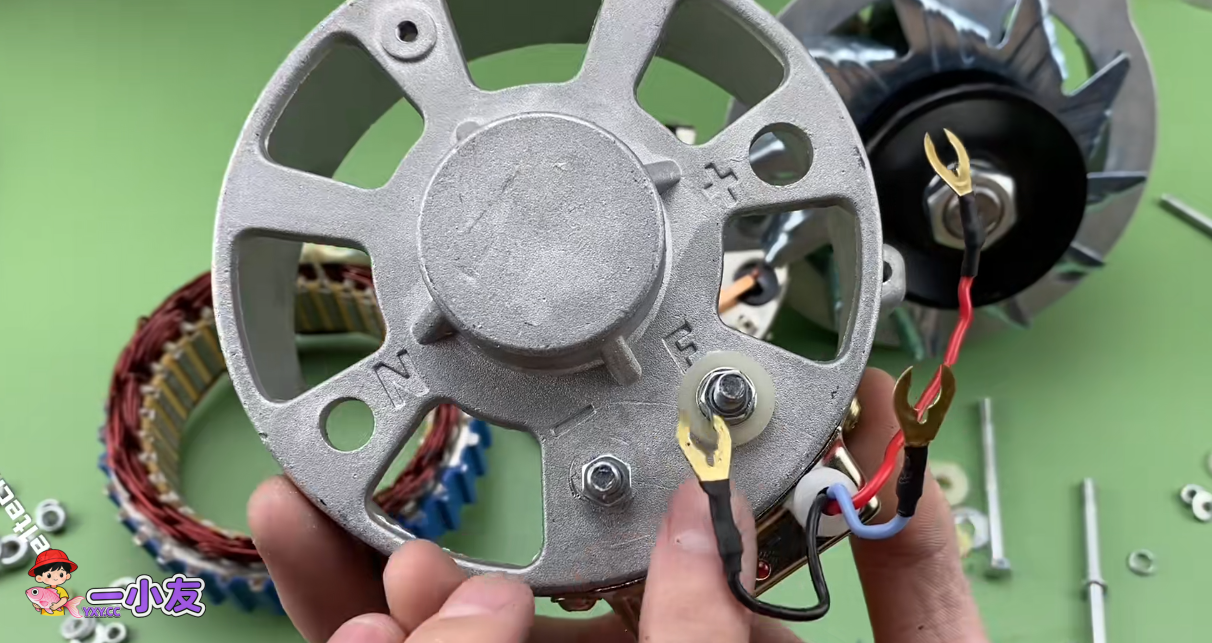

内置调节器发电机：
F+或F或D接线柱作为磁场接线，与调节器的磁场端相连，为发电机转子的励磁提供必要支持
B-或E或-代表发电机定子的负极输出，与蓄电池负极和调节器的负极相连，通常直接接地。
N或P或W或R或L是发电机的中性点输出端，其电压为B+的一半，这个接线端主要用于连接转速表、充电指示灯、继电器等信号设备。
B+或B或+，这是发电机的正极输出端，经过整流后向车辆的蓄电池正极、调节器及车载电器提供电源

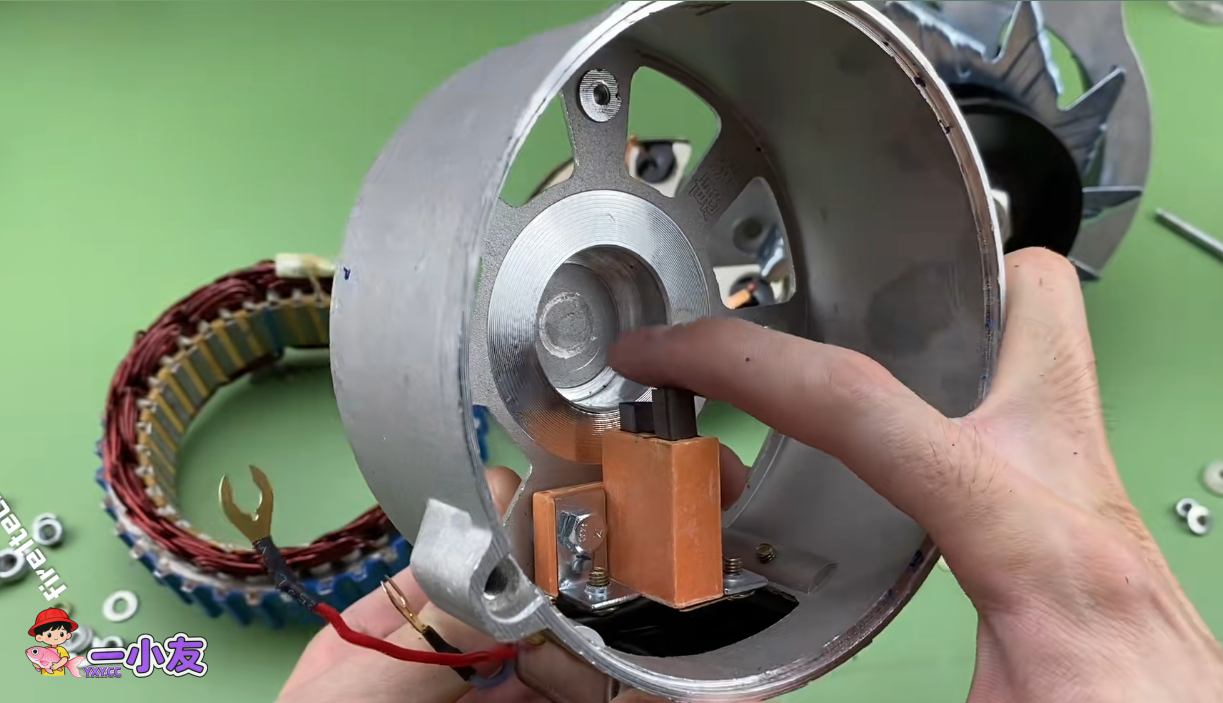

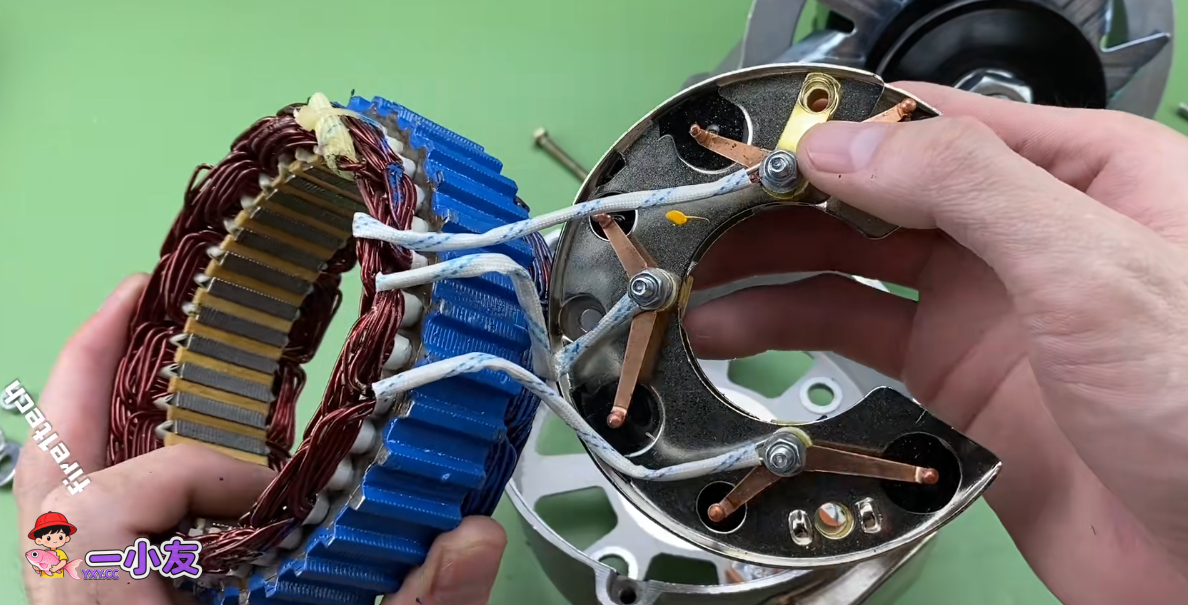

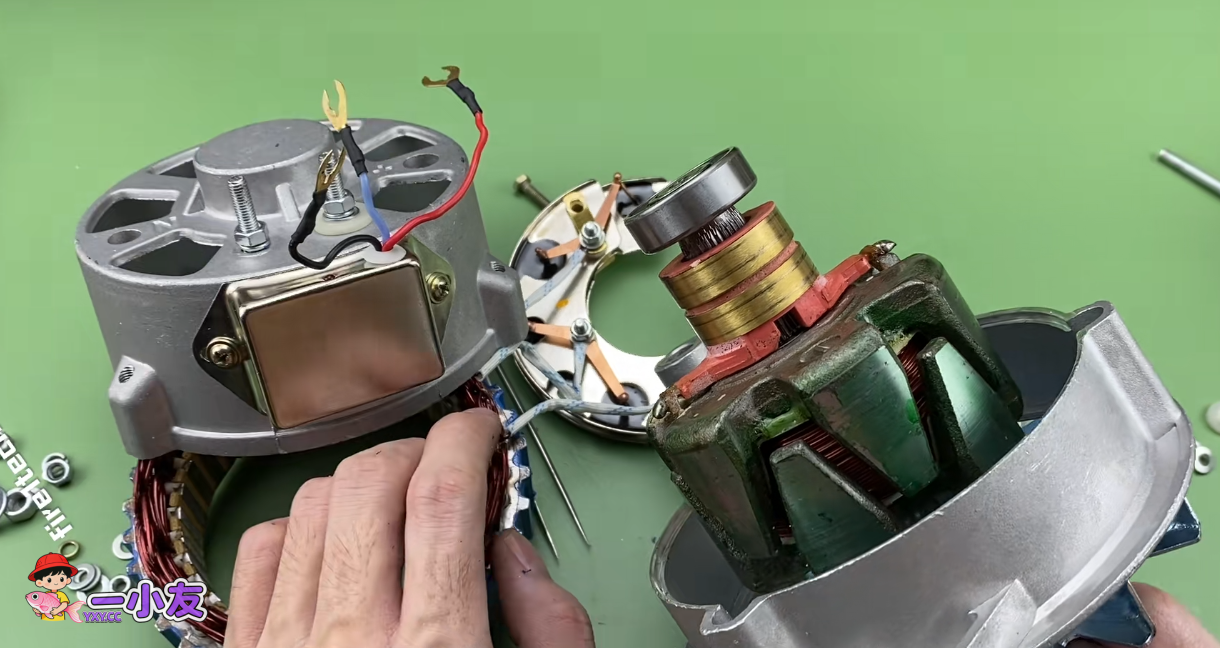

发电机分解图：

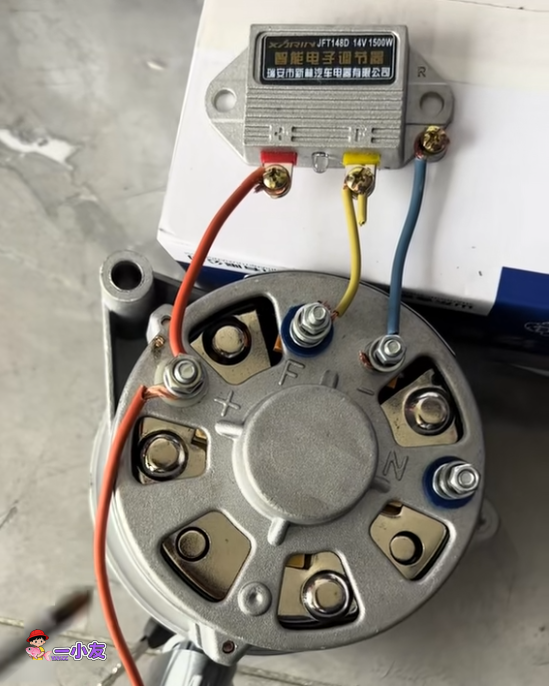

电子调节器接线图：

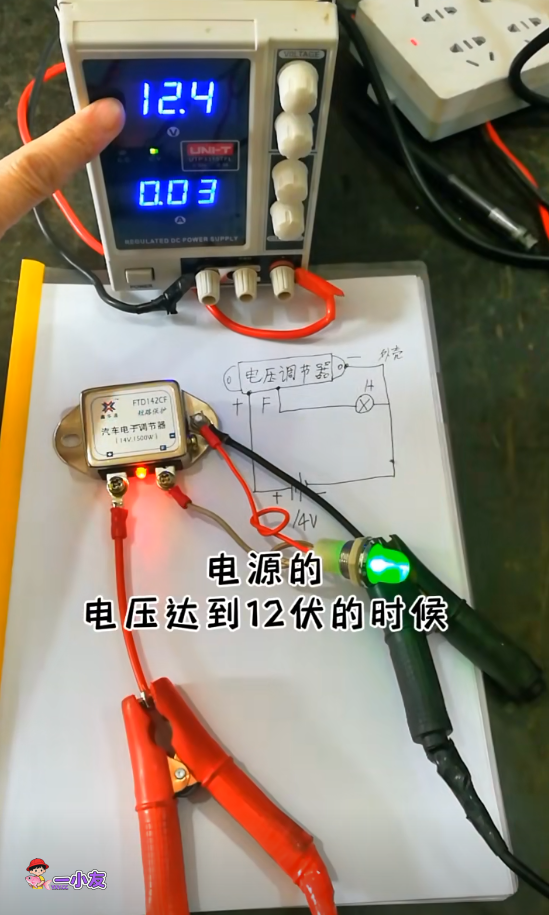

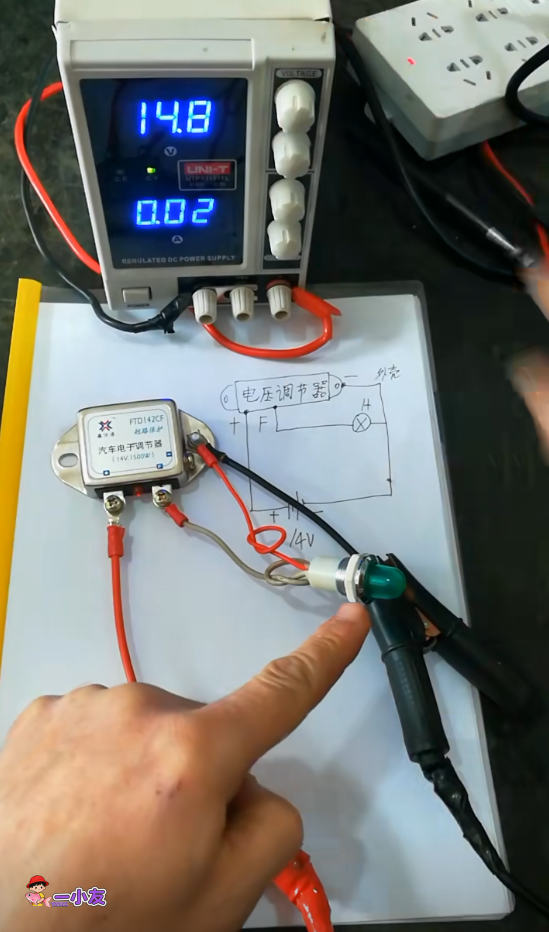

电子调节器的测试图：

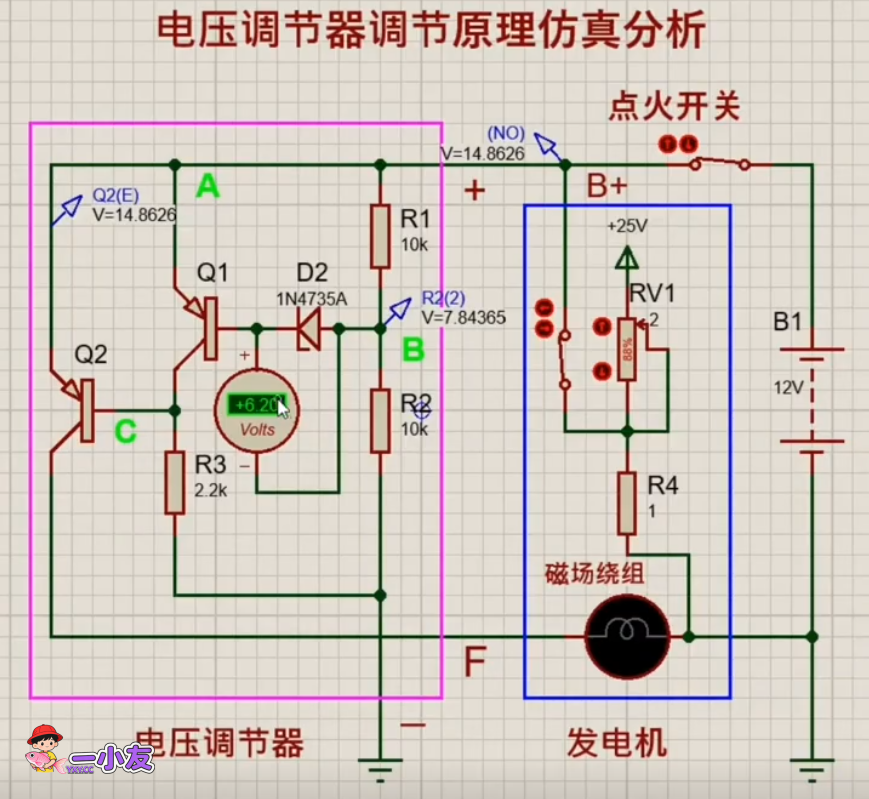

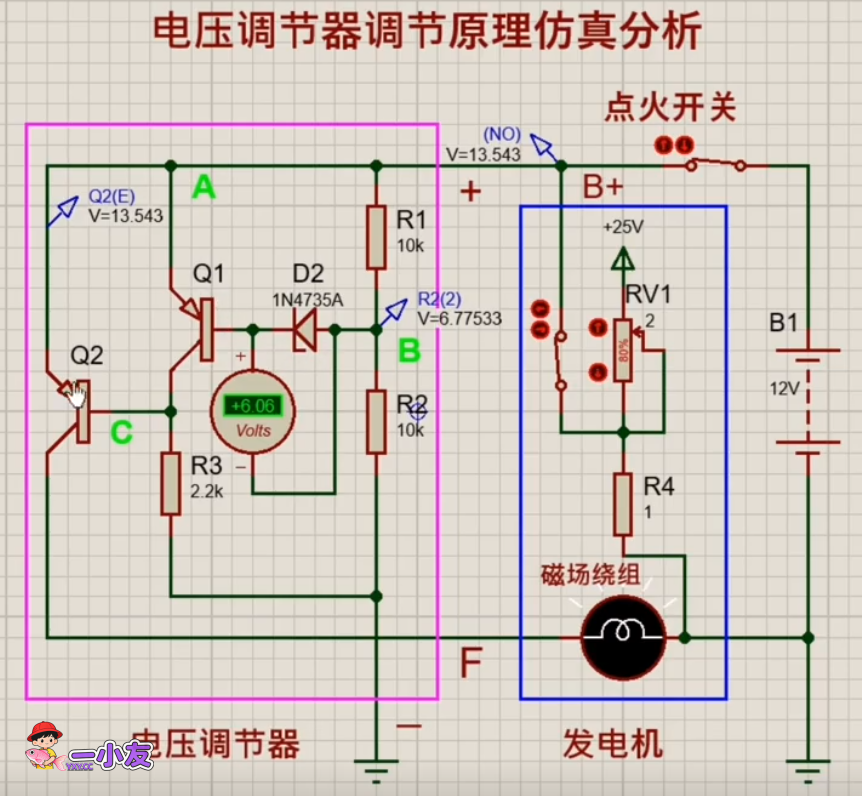

电子调节器调节电压的原理图：
发电机的好坏判断：

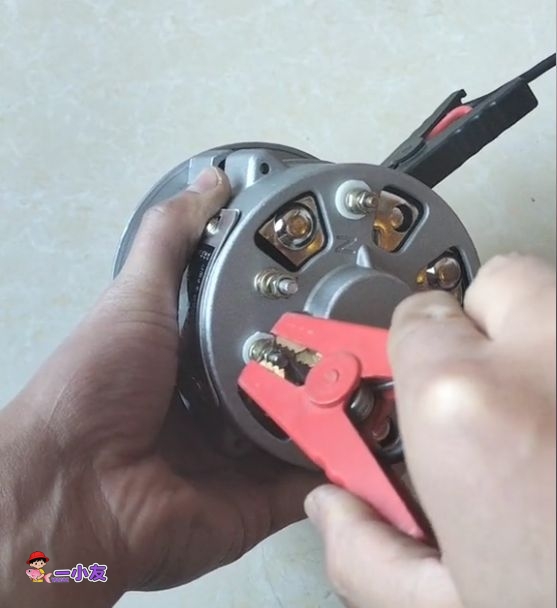

第一步：给发电机连接上电源 外壳或者-极，接电源负极，F接电源正极观察是否有磁力

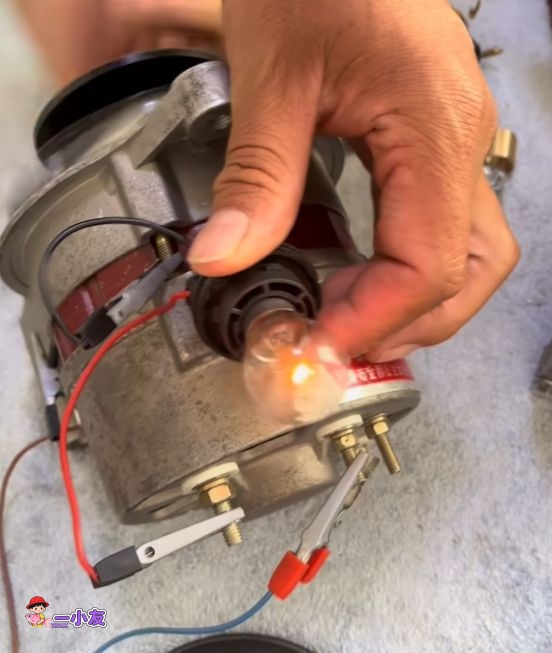

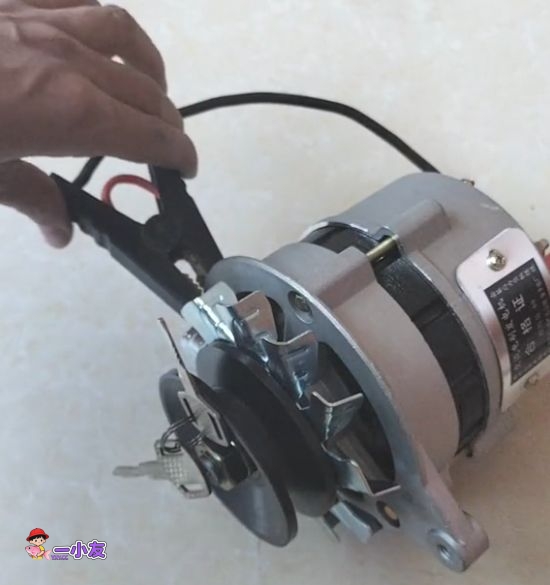

第二步，用小灯泡或者万用表测量发电机B极和搭铁或者负极的电压
