中间继电器做缺相保护

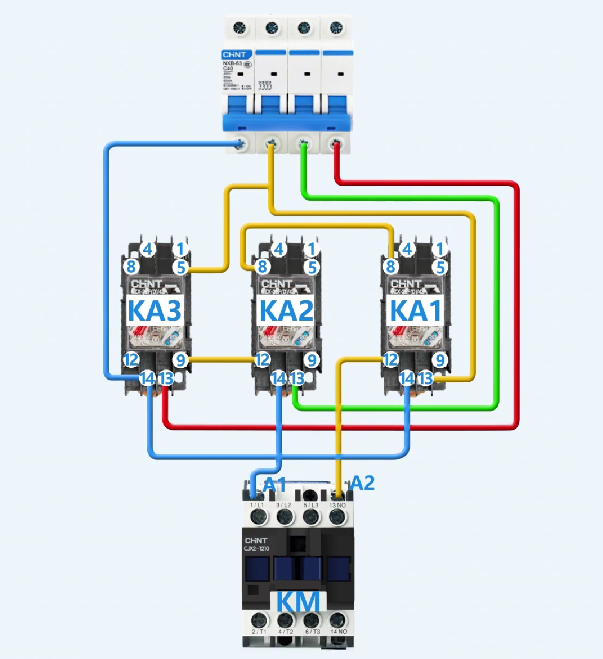

在三相电路中,设置三个中间继电器分别对应三相电源的每一相。通过对三相电源进行监测,当三相电正常时,三个继电器保持吸合状态,电路正常工作。

如果出现缺相情况,比如 A 相缺失,那么针对 A 相设置的中间继电器会因为检测到的电压异常而释放。同样,若 B 相或 C 相缺相,对应的继电器也会释放。

当有继电器释放时,其常闭触点会动作,可用于触发报警装置,如声光报警器,提醒工作人员电路出现缺相故障。同时,也可以利用这些常闭触点来控制其他保护设备,如切断重要负载的电源,防止因缺相而损坏设备。

这种利用三个中间继电器的缺相保护电路相对简单、成本较低,能够在一定程度上为三相电路提供有效的缺相保护。
