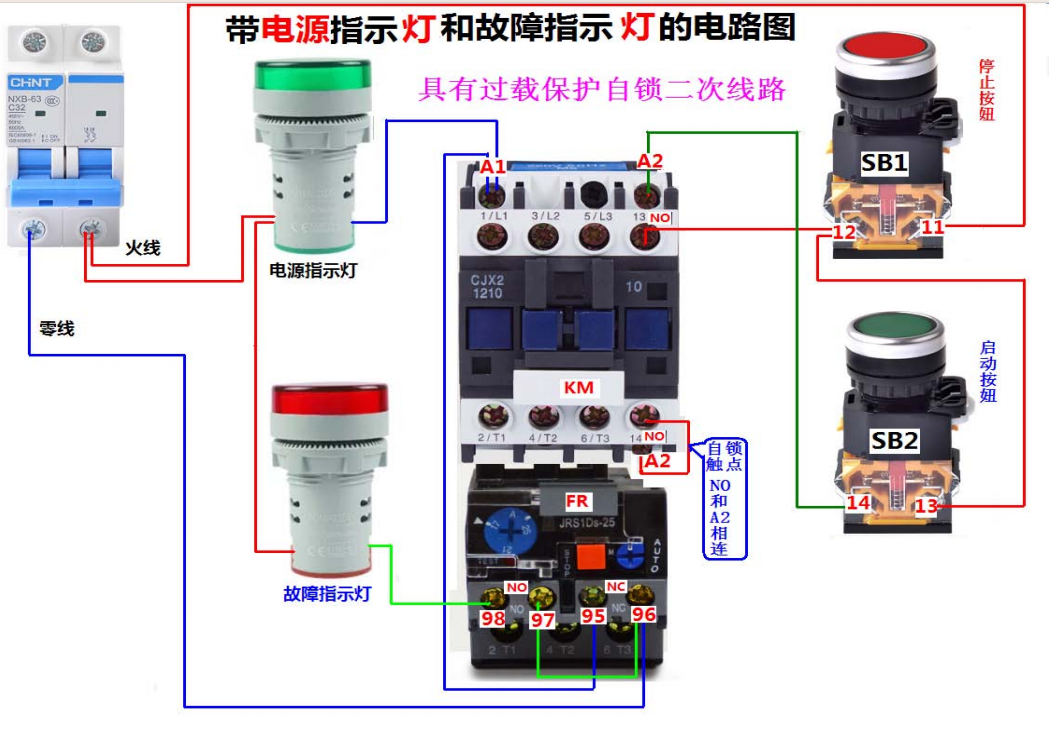

带电源指示灯和故障指示灯的电路图

具有过载保护自锁的二次线路在电气控制系统中起着重要作用。 一、过载保护的原理与作用 过载保护通常是通过热继电器等保护器件实现的。当电路中的电流超过设定值时,热继电器中的双金属片会因过热而弯曲,触发保护动作,切断电路,防止电气设备因过载而损坏。其作用主要有以下几点:

  1. 保护电气设备:避免设备因长时间过载运行而烧毁电机、变压器等重要设备。
  2. 防止火灾:减少因过载引起的电气故障导致的火灾风险。
  3. 提高系统可靠性:确保电气系统的稳定运行,减少因故障带来的停机时间和维修成本。
带电源指示灯和故障指示灯的电路图 二、自锁功能的实现与意义 自锁一般是通过接触器等电气元件实现的。当启动按钮按下后,接触器线圈得电,接触器主触头闭合,同时通过辅助触头将启动按钮两端短接,即使启动按钮松开,接触器线圈仍能通过辅助触头保持通电状态,实现自锁。自锁功能的意义在于:
  1. 保持电路的持续通电:确保设备在启动后能够持续运行,不受启动按钮状态的影响。
  2. 提高操作便利性:操作人员无需一直按住启动按钮,简化了操作流程。
  3. 增强系统稳定性:在一定程度上防止因意外因素导致电路中断,提高系统的可靠性。
三、二次线路的特点与重要性 二次线路是相对于一次线路而言的,主要用于控制、保护、测量和信号等功能。二次线路的特点包括:
  1. 电压较低:通常为安全电压等级,如交流 220V、直流 24V 等。
  2. 电流较小:一般用于控制和信号传输,电流相对较小。
  3. 接线复杂:包含众多的控制元件、保护器件和信号装置,接线较为复杂。
二次线路的重要性体现在以下几个方面:
  1. 实现对一次设备的控制:通过各种控制元件,如按钮、接触器、继电器等,对一次设备进行启动、停止、调速等操作。
  2. 提供保护功能:当一次设备出现故障时,二次线路中的保护器件能够及时动作,切断故障电路,保护设备和人员安全。
  3. 进行测量和信号传输:通过互感器、仪表等设备,对一次设备的运行参数进行测量,并将信号传输到控制系统,以便进行监测和控制。
四、具有过载保护自锁二次线路的应用场景 这种二次线路广泛应用于各种电气控制系统中,如电动机控制、照明系统、自动化生产线等。例如:
  1. 在电动机控制中,过载保护自锁二次线路可以确保电动机在正常运行时不会因过载而损坏,同时在启动后能够保持运行状态,提高生产效率。
  2. 在照明系统中,自锁功能可以实现照明的自动控制,当有人进入房间时,灯光自动亮起,离开后自动熄灭,同时过载保护可以防止因灯具故障或过载而引发的安全问题。
  3. 在自动化生产线中,具有过载保护自锁的二次线路可以保证生产线的稳定运行,提高生产效率和产品质量。
总之,具有过载保护自锁的二次线路在电气控制系统中具有重要的作用,它能够有效地保护电气设备,提高系统的可靠性和稳定性,为生产和生活提供安全、可靠的电力保障。
